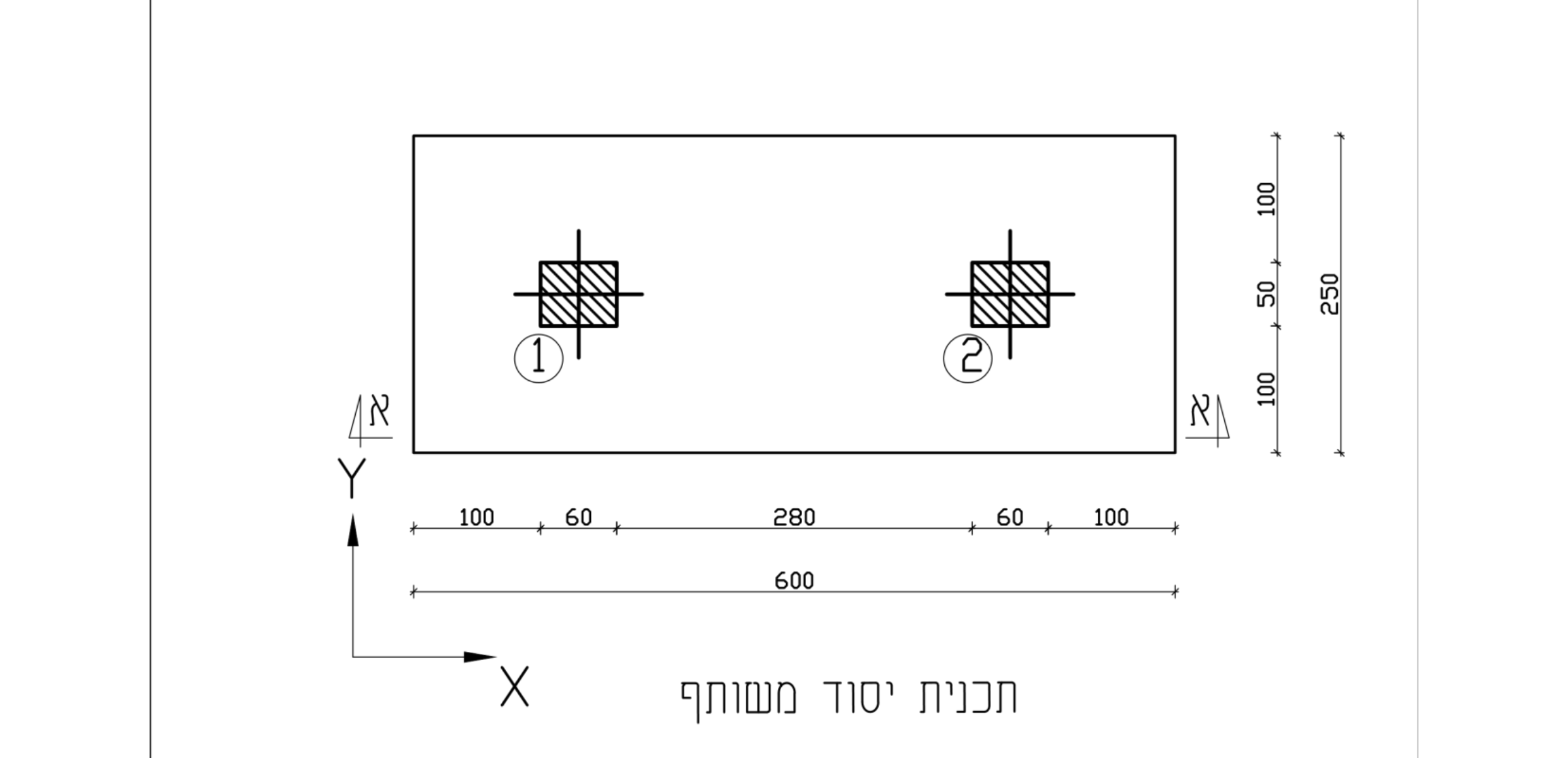

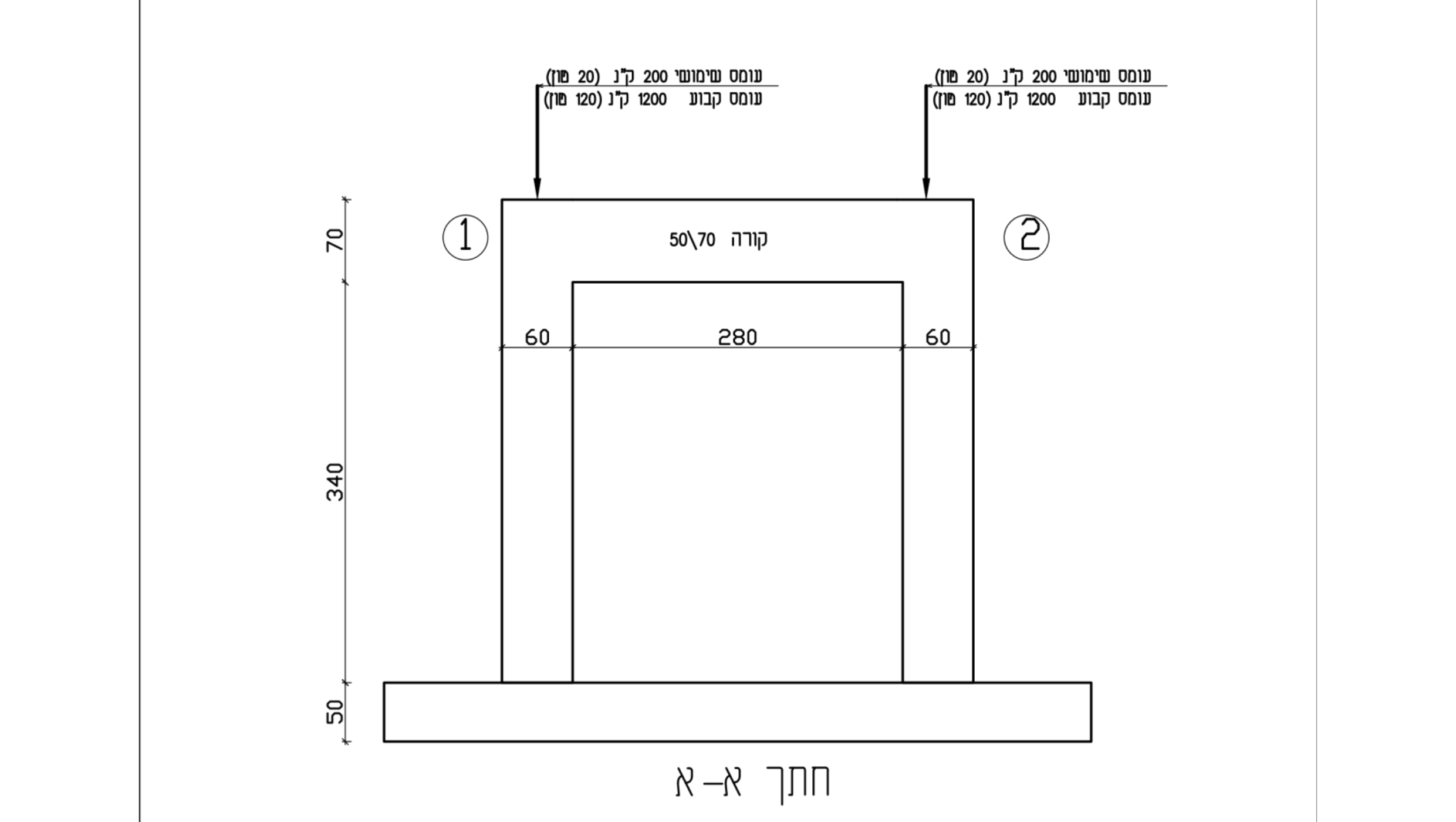

בתרשים 3 מסורטט קטע מתוכנית של שני עמודים המחוברים ליסוד.

תנאי שפה — בתחתית העמודים יש ריתום מלא. בראש העמודים בכיוון X יש קורה בחתך 50/70.

יש לתכנן את עמוד מספר 1 שמועמס בכוח קבוע ובכוח שימושי לפי האיור.

מידות העמוד: 50 / 60 ס"מ. 5.0 ס"מ=ds=ds' — עבור העמוד והיסוד.

העמוד אינו מוחזק בכיוון X, ומוחזק בכיוון Y.

העמוד מתוכנן מבטון ב-30 (אגרגט גירי) ומזיון — מפלדה מצולעת. (חוזק התכן: fsd = 435 MPa).

חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יוריד נקודות.

סעיפים א, ב — עוסקים בתכן עמוד. נתון עבור שני הכיוונים: A=0.7, B=1.4, C=0.7.

סעיפים ג, ד, ה, ו — עוסקים בתכן היסוד.

יחידות: הפתרון נכתב בשיטת היחידות הישנות — טון, טון·מ', ט/מ"ר; לצד הערכים המרכזיים מופיע בסוגריים הערך ביחידות החדשות (kN, kN·m). בבחינה חובה להצהיר על שיטת היחידות בעמוד הראשון ולא לערבב שיטות. חומרים: ב-30 → fcd = 13.0 MPa = 1300 ט/מ"ר, fsd = 435 MPa = 43500 ט/מ"ר (מודפס בשאלון ב-MPa). המשקל המרחבי של הבטון אינו מודפס בטופס — הפתרון נוקט γc = 2.5 ט/מ"ק (25 kN/m³) ומצהיר על כך.
