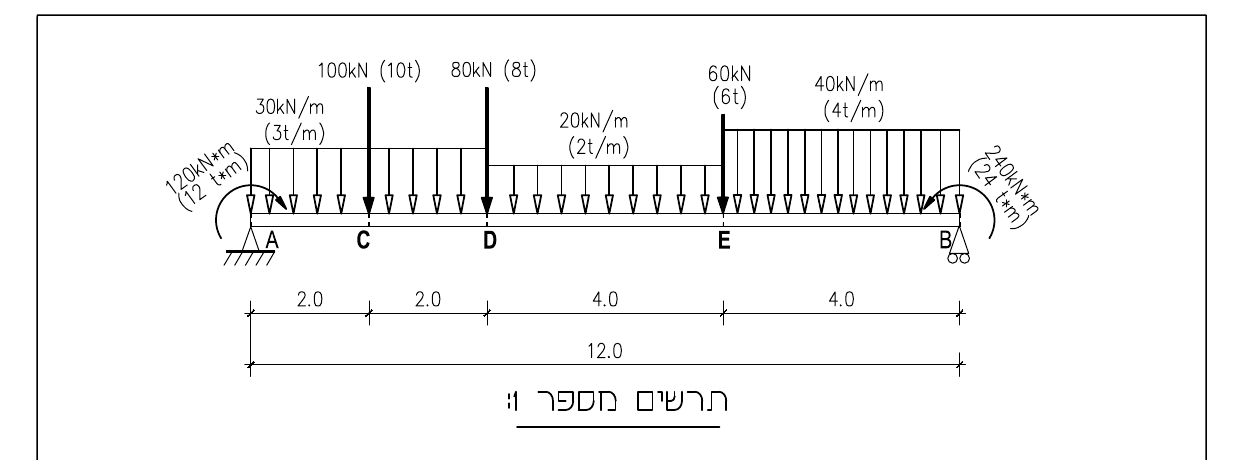

בתרשים מספר 1 מסורטטת קורת פלדה עם העומסים כמתואר בתרשים. (המידות במטרים).

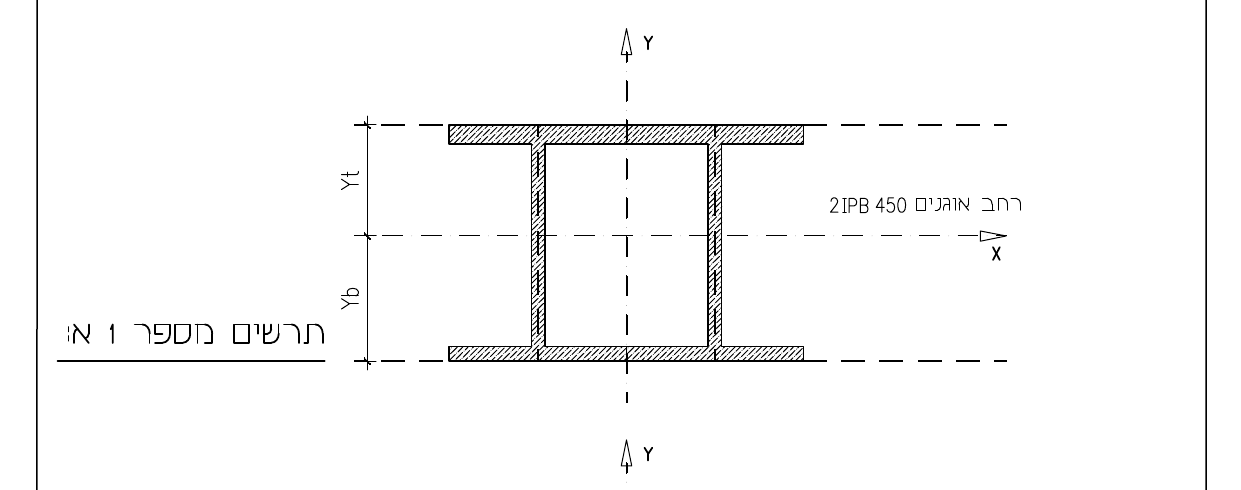

בתרשים מספר 1א מסורטט חתך של קורה העשויה משני פרופילי IPB 450 רחב אוגנים.

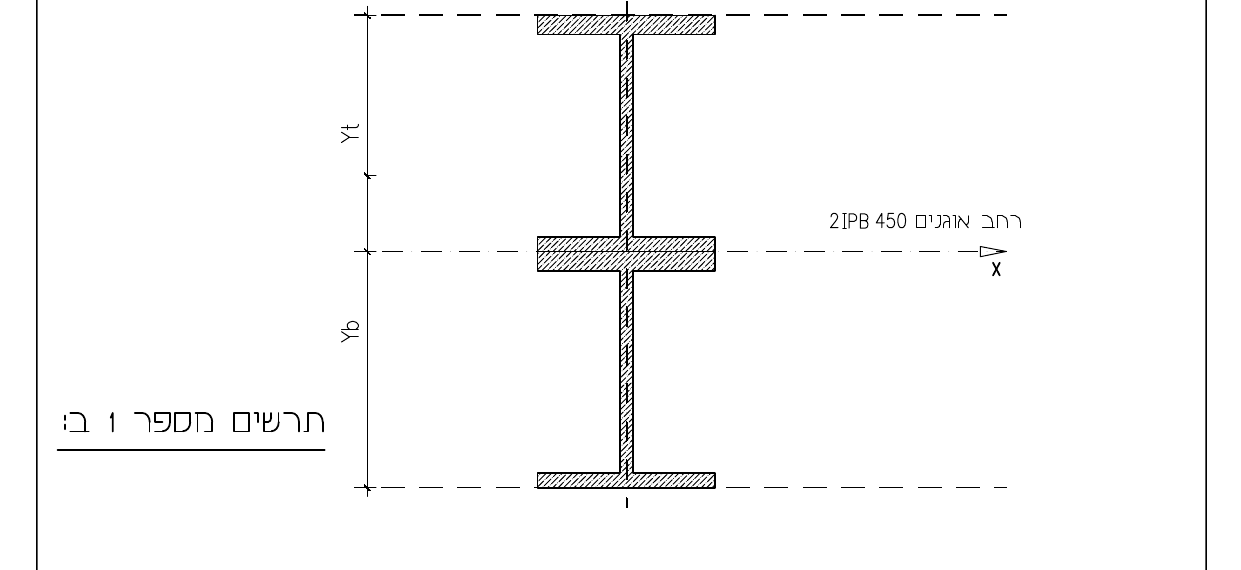

בתרשים מספר 1ב מסורטט חתך של קורה העשויה משני פרופילי IPB 450 רחב אוגנים.
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
חובה לציין את היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות.
(א)חשבו את התגובות בסמכים A, B.
(ב)חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
(ג)חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
(ד)עבור החתך הנתון בתרשים מספר 1א:
חשבו את מומנט האינרציה Ix.
חשבו את מומנט ההתנגדות Wx.
נתון שהמומנט המקסימלי החייבי בקורה שווה 1000 kN*m (100 t*m).
חשבו את מאמץ הכפיפה הקיים בקורה.
ציינו איפה בחתך יש מאמץ מתיחה ואיפה יש מאמץ לחיצה.
חשבו את מומנט האינרציה Ix.
חשבו את מומנט ההתנגדות Wx.
נתון שהמומנט המקסימלי החייבי בקורה שווה 1000 kN*m (100 t*m).
חשבו את מאמץ הכפיפה הקיים בקורה.
ציינו איפה בחתך יש מאמץ מתיחה ואיפה יש מאמץ לחיצה.
(ה)עבור החתך הנתון בתרשים מספר 1ב ועבור המומנט הנתון בסעיף ד:
חשבו את מומנט האינרציה Ix.
חשבו את מומנט ההתנגדות Wx.
חשבו את מאמץ הכפיפה הקיים בקורה.
חשבו את מומנט האינרציה Ix.
חשבו את מומנט ההתנגדות Wx.
חשבו את מאמץ הכפיפה הקיים בקורה.
(ו)הסבירו איזה חתך יכול לקבל עומס יותר גדול.
אם יש מגבלה של גובה במבנה, הסבירו איזה חתך הייתם בוחרים.
אם יש מגבלה של גובה במבנה, הסבירו איזה חתך הייתם בוחרים.
