יש לתכנן שתי חלופות לגג העליון בבניין משרדים. בהיקף התקרה יש קורות עליונות ואין צורך לתכנן אותן. תקרת הממ"ק בעובי התקרה ואין צורך לתכנן אותה.
🚨 הודעת מה"ט (דחוף, 02.08.26): בסעיף ה' יש לסרטט על תרשים 4ב — ולא על תרשים 4א כפי שמודפס בסעיף.

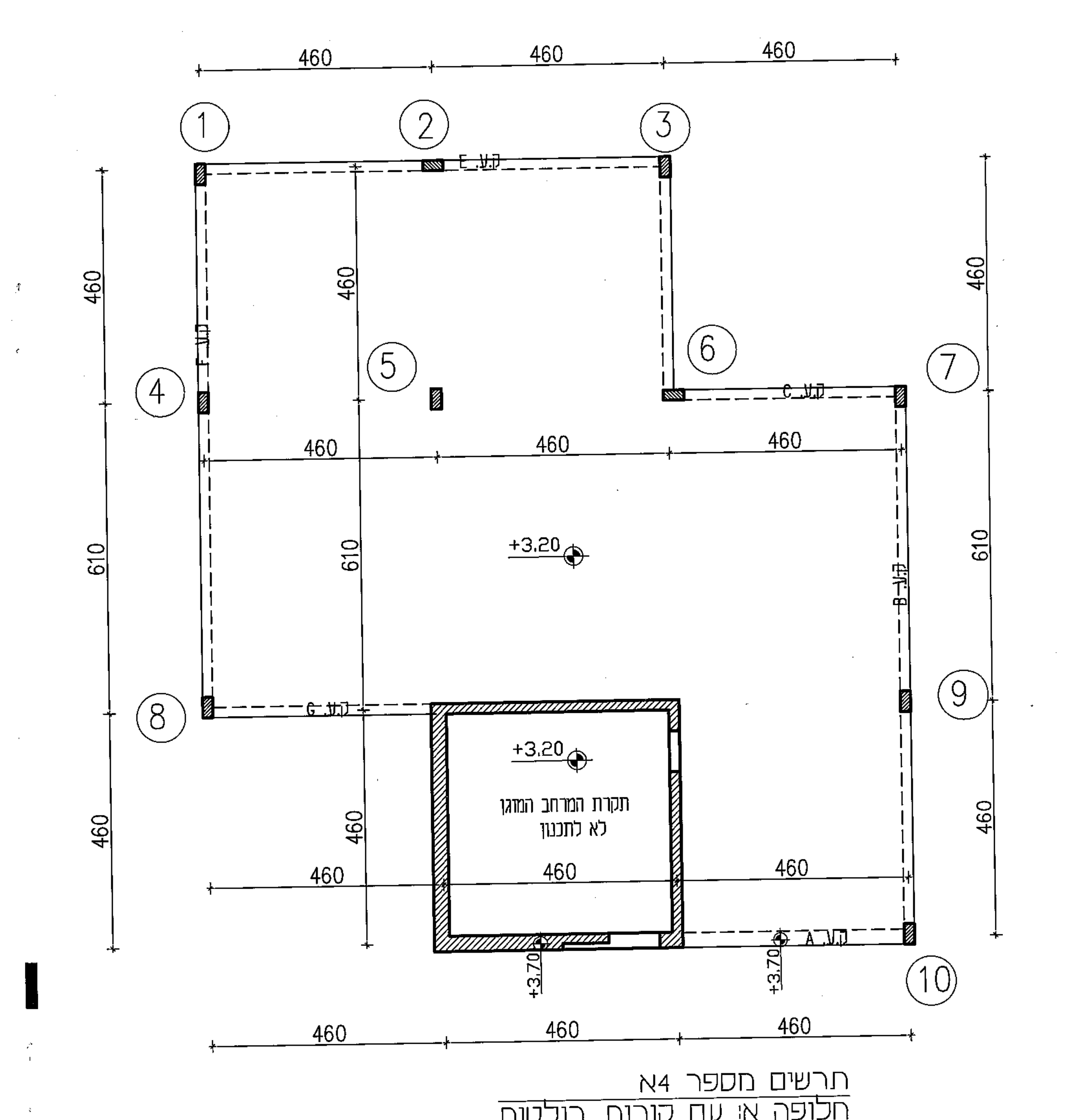

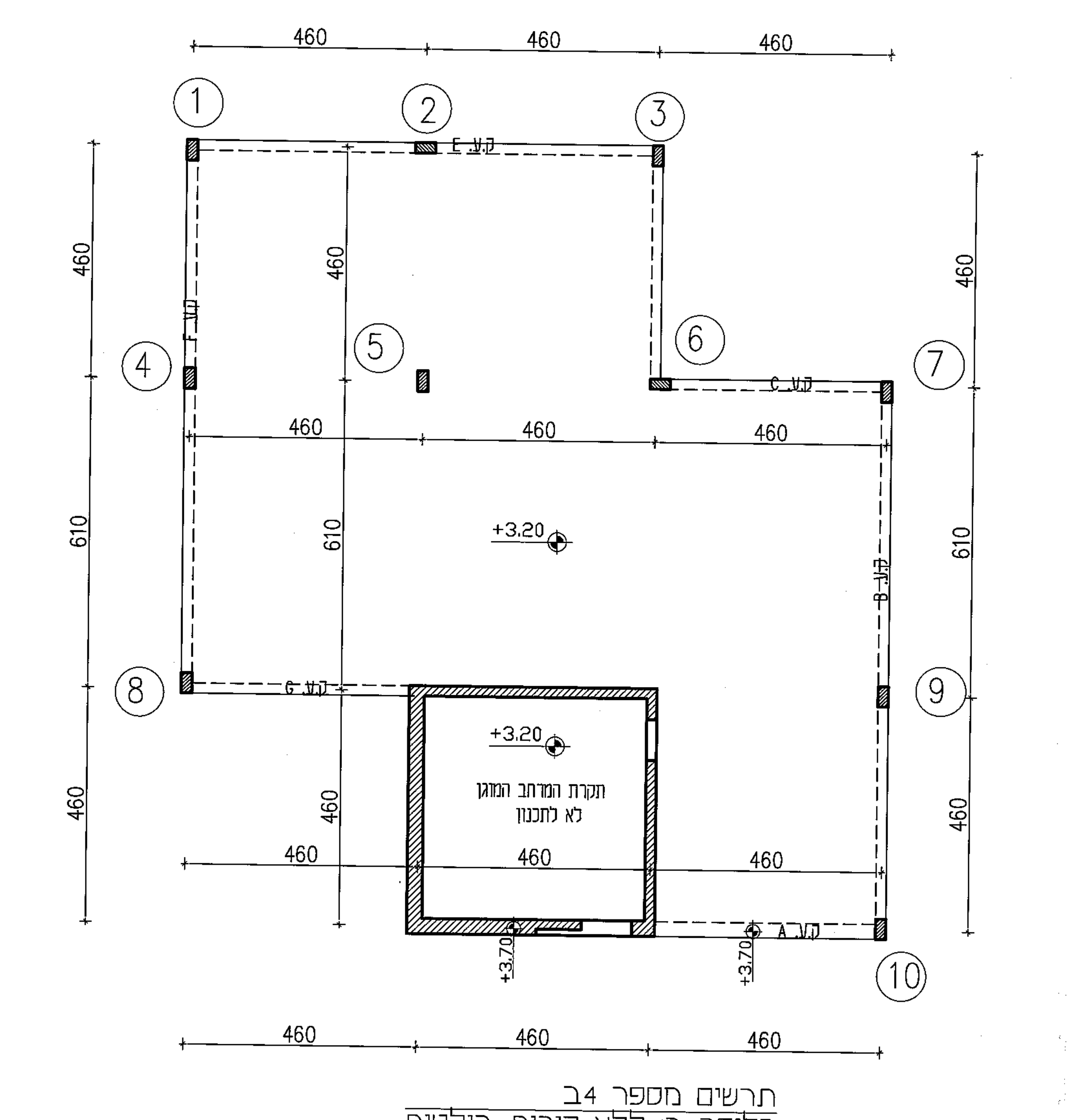

נתון תרשים 4א — עבור שרטוט סכמה סטטית לחלופה א, לתכנון התקרה עם קורות בולטות. ותרשים 4ב — עבור שרטוט סכמה סטטית לחלופה ב, לתכנון התקרה ללא קורות בולטות.
התקרה מועמסת על כל שטחה במשקלה העצמי, בעומס קבוע נוסף של 3.0 kN/m² (0.30 t/m²) ובעומס שימושי של 1.5 kN/m² (0.15 t/m²).
אם בחרתם לתכנן תקרת צלעות, להלן הנתונים:
- המשקל המרחבי של בלוקי המילוי בתקרה הוא: 3.5 kN/m³ (0.35 t/m³)
- רוחב הצלע הראשית הוא 15 ס"מ ובלוקי המילוי במידות: 30/50/h1 (h1 — גובה הבלוק).
סוג הבטון: ב-30 (אגרגט גירי). פלדה: מצולעת בעלת חוזק תכן של fsd = 435 MPa (4.35 t/cm²). ds = 3 cm
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
⚠️ מוסכמת יחידות: חובה להצהיר בעמוד הראשון באיזו מערכת יחידות בחרתם. ערבוב בין המערכות — באותה שאלה או בשאלות שונות — פוסל את הבחינה.
סעיפים א-ד עבור חלופה א: תקרה עם קורות בולטות
סרטטו בתרשים 4א את הסכמות הסטטיות של התקרה וסמנו את כיווני המתיחה בכל אזור. תנו שם לכל סכמה ולכל קורה פנימית שהוספתם.
קבעו את סוג התקרה המתאים לפתרון הסכמה הסטטית שהצעתם ונמקו באיזה אופן השפיע מיקום הקורות וכיוון המתיחה על קבלת עובי מינימלי של התקרה.
סרטטו בדפים הריקים בשאלון הבחינה את הסכמות הסטטיות של התקרה וחשבו את עובי התקרה לפי דרישות הכפף של ת"י 466. הסכמות יכללו את: שם החלופה, שם הסכמה, שמות הסמכים והמפתחים.
סרטטו באופן עקרוני, ללא חישוב, על תרשים 4א את מהלך המומנטים של כל סכמה של התקרה.
סעיפים ה-ז עבור חלופה ב: תקרה ללא קורות בולטות
סרטטו בתרשים 4א את הסכמות הסטטיות של התקרה וסמנו את כיווני המתיחה בכל אזור. תנו שם לכל סכמה ולכל קורה פנימית שהוספתם.
🚨 הודעת מה"ט (דחוף, 02.08.26): יש לסרטט על תרשים 4ב — ולא על תרשים 4א כפי שמודפס לעיל.
סרטטו במחברת הבחינה את הסכמות הסטטיות של התקרה וחשבו את המפתח השקיל המקסימלי של התקרה. שימו לב! אין צורך לחשב את גובה התקרה.

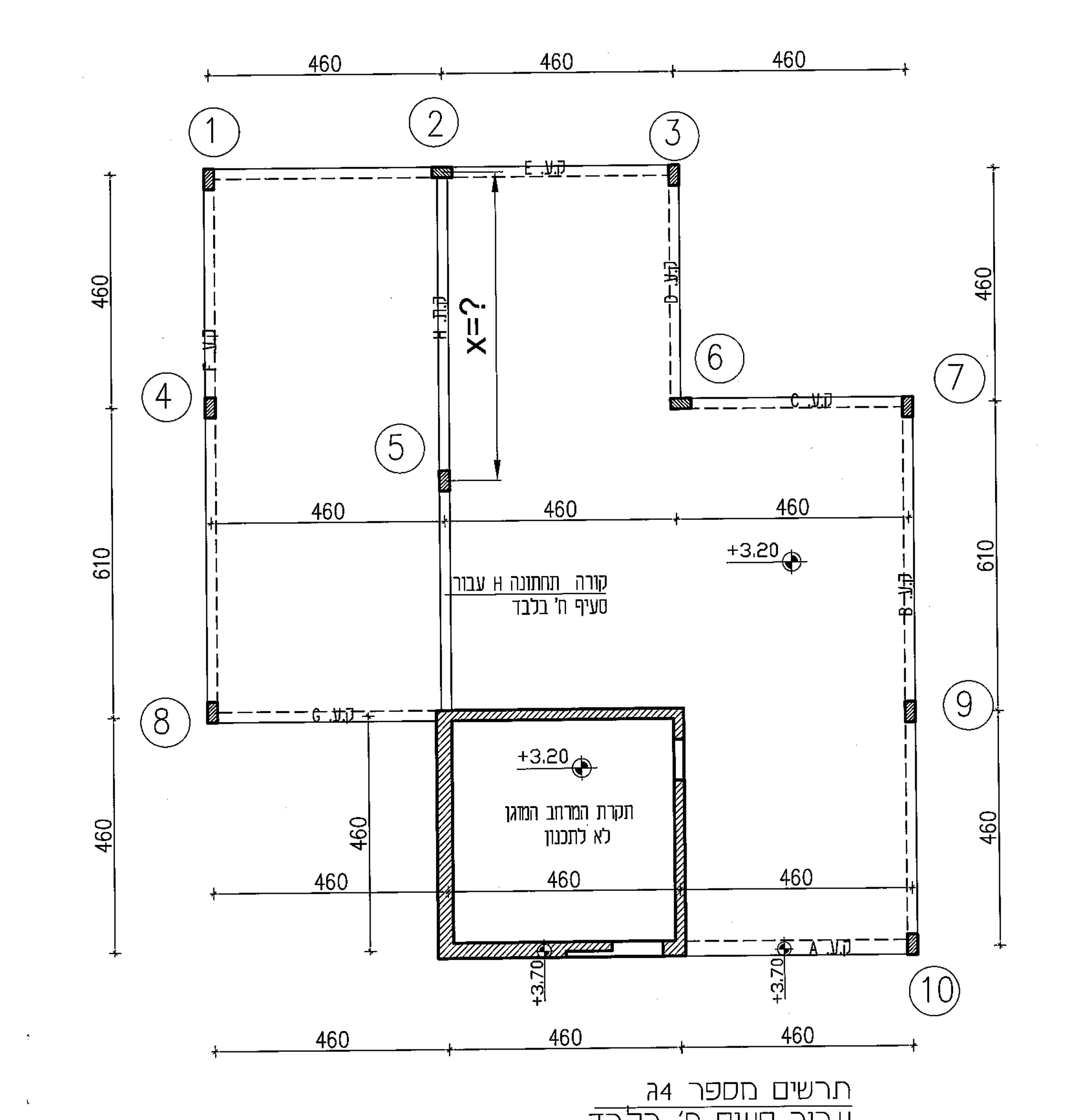

תרשים 4ג: עבור סעיף ח בלבד
1) בתרשים 4ג מסומנת קורה עליונה A. היכן לדעתכם יתקבל כוח הגזירה הגדול ביותר לאורך הקורה? נמקו תשובתכם.
2) בתרשים 4ג מסומנת קורה תחתונה H. האדריכל מבקש להזיז את עמוד 5 כך שהקורה תהיה בעובי מינימלי. חשבו את המרחק X הנדרש כדי להשיג מטרה זו (המרחק X מסומן בתרשים). נמקו תשובתכם באמצעות חישוב.
