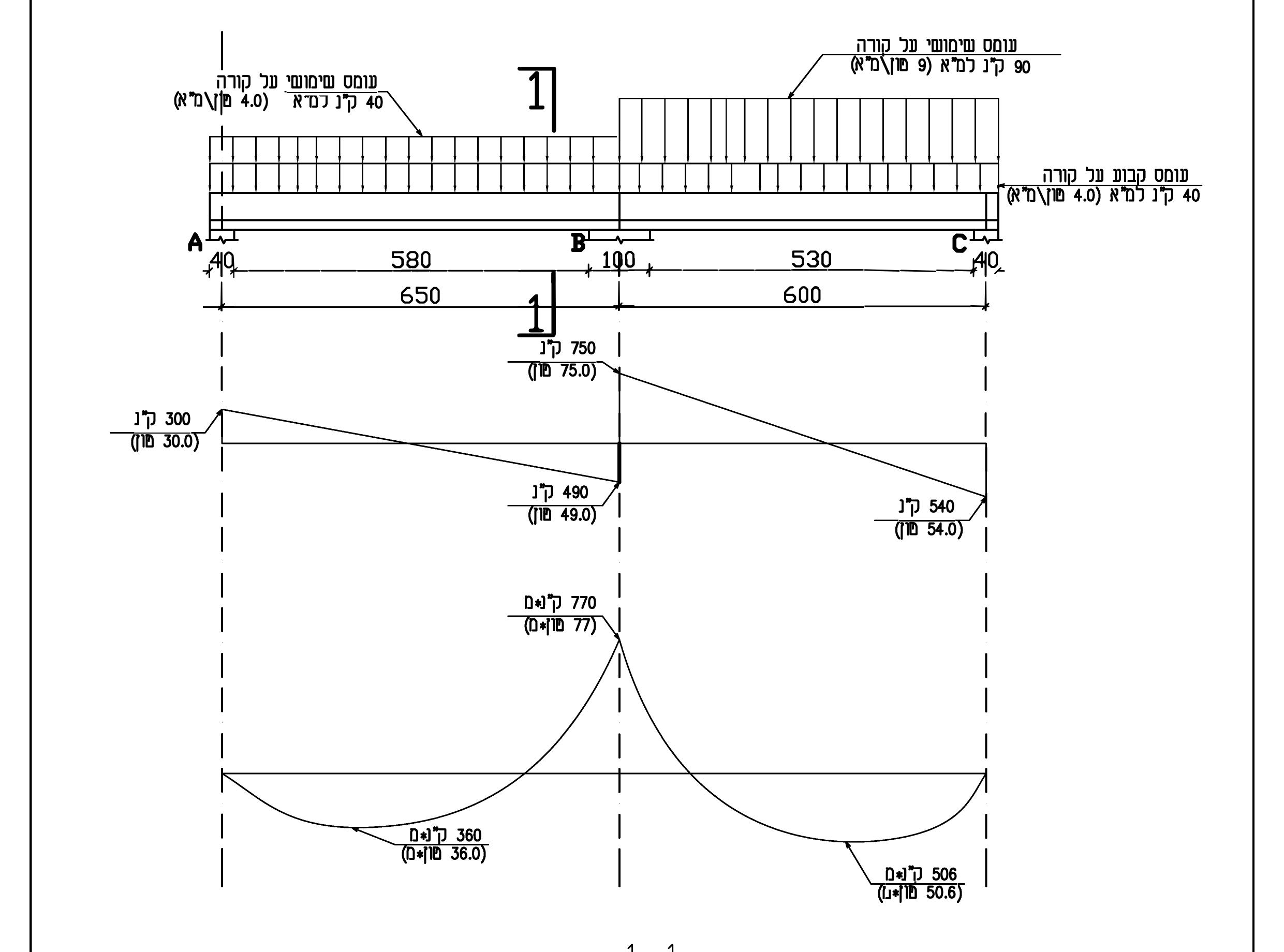

בתרשים מספר 1 מסורטטת קורה על שלושה סמכים. התרשים כולל את חתך הקורה ואת העומסים האופייניים, הפועלים עליה. העומס הקבוע כולל את משקלה העצמי של הקורה. הקורה חושבה עבור עומסי התכן, ותוצאות החישוב הן מהלכי כוחות הגזירה ומהלכי המומנטים המסורטטים בתרשים מספר 1.
בתרשים מספר 1 מסורטטת קורה על שלושה סמכים. התרשים כולל את חתך הקורה ואת העומסים האופייניים, הפועלים עליה. העומס הקבוע כולל את משקלה העצמי של הקורה. הקורה חושבה עבור עומסי התכן, ותוצאות החישוב הן מהלכי כוחות הגזירה ומהלכי המומנטים המסורטטים בתרשים מספר 1.

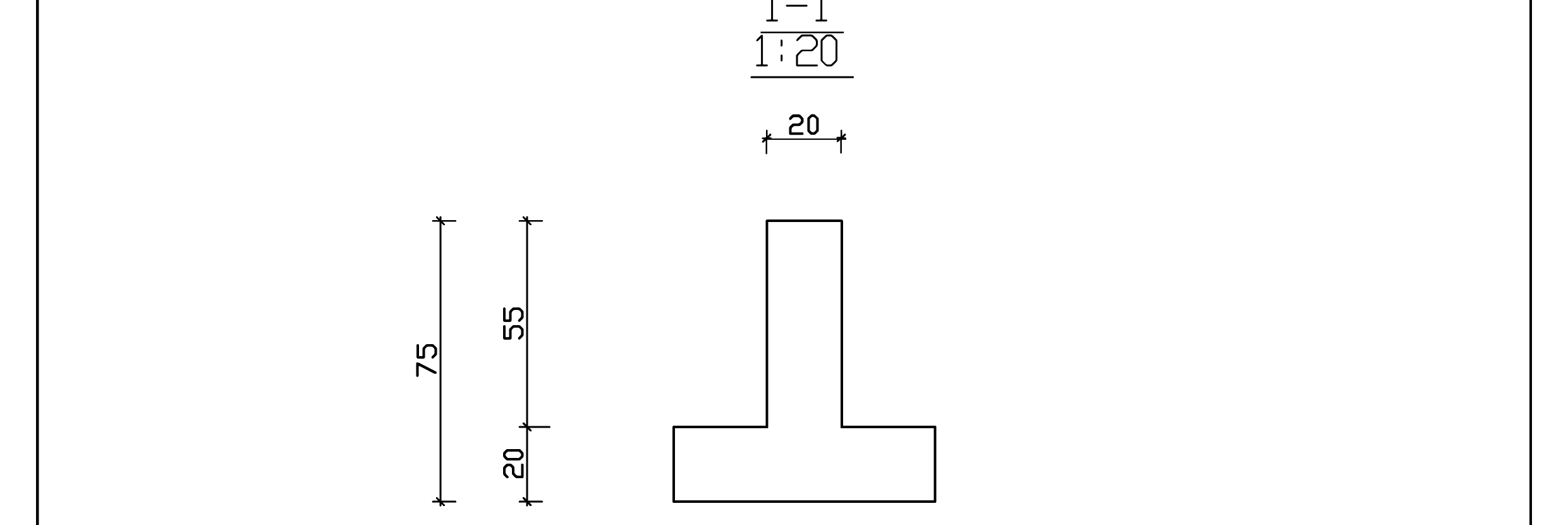

אין לשנות את מידות חתך הקורה במהלך פתרון השאלה.
סוג הבטון: ב-30 אגרגט גירי, ds'=ds= 3.0 cm.
נתונה פלדה מצולעת בעלת חוזק תכן: fsd=435MPa (4350 kg/cm²).
אין צורך לשנות את הגובה הסטטי d אם יש צורך בשתי שכבות זיון.
חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד ציון.
⚠️ מוסכמת יחידות: השאלון מתיר שתי מערכות יחידות. הפתרון שלהלן פותר במערכת הישנה (טון, טון·מ', ט/סמ"ר), שבה
fsd = 435 MPa = 4.35 ט/סמ"רו-fcd(ב-30) = 13.0 MPa = 1300 ט/מ"ר. יש להצהיר על המערכת שבחרתם ולא לערבב בין המערכות באותה שאלה — ערבוב מוריד ניקוד.
בדקו האם גובה הקורה עונה על דרישות הכפף של ת"י 466 (יש לבדוק כל שדה בנפרד).
חשבו את כמות מוטות הזיון בקוטר של 18 מ"מ, הדרושים לכיסוי המומנטים החיובים בקורה.
חשבו את כמות מוטות הזיון בקוטר של 22 מ"מ, הדרושים לכיסוי המומנט השלילי מעל סמך B.
בסעיף זה, חובה לציין את הזווית Ø שבה השתמשתם בחישוב (אם הזווית לא תצוין, הסעיף לא ייבדק).
עבור כוח הגזירה שקיים משמאל לסמך B (שימו לב כי אין להתייחס בסעיף זה לשדה BC):
- חשבו את כוח הגזירה המופחת במרחק d מהשפה השמאלית של עמוד B.
- חשבו את Vrd max (בשדה B-A נתון: Fd max=120 kN/m (12 t/m)).
- חשבו את שני ערכי Vrdc (נתון שמנת הזיון היא 0.015).
- חשבו את המרחק הדרוש בין החישוקים מברזל בקוטר 12 מ"מ.
