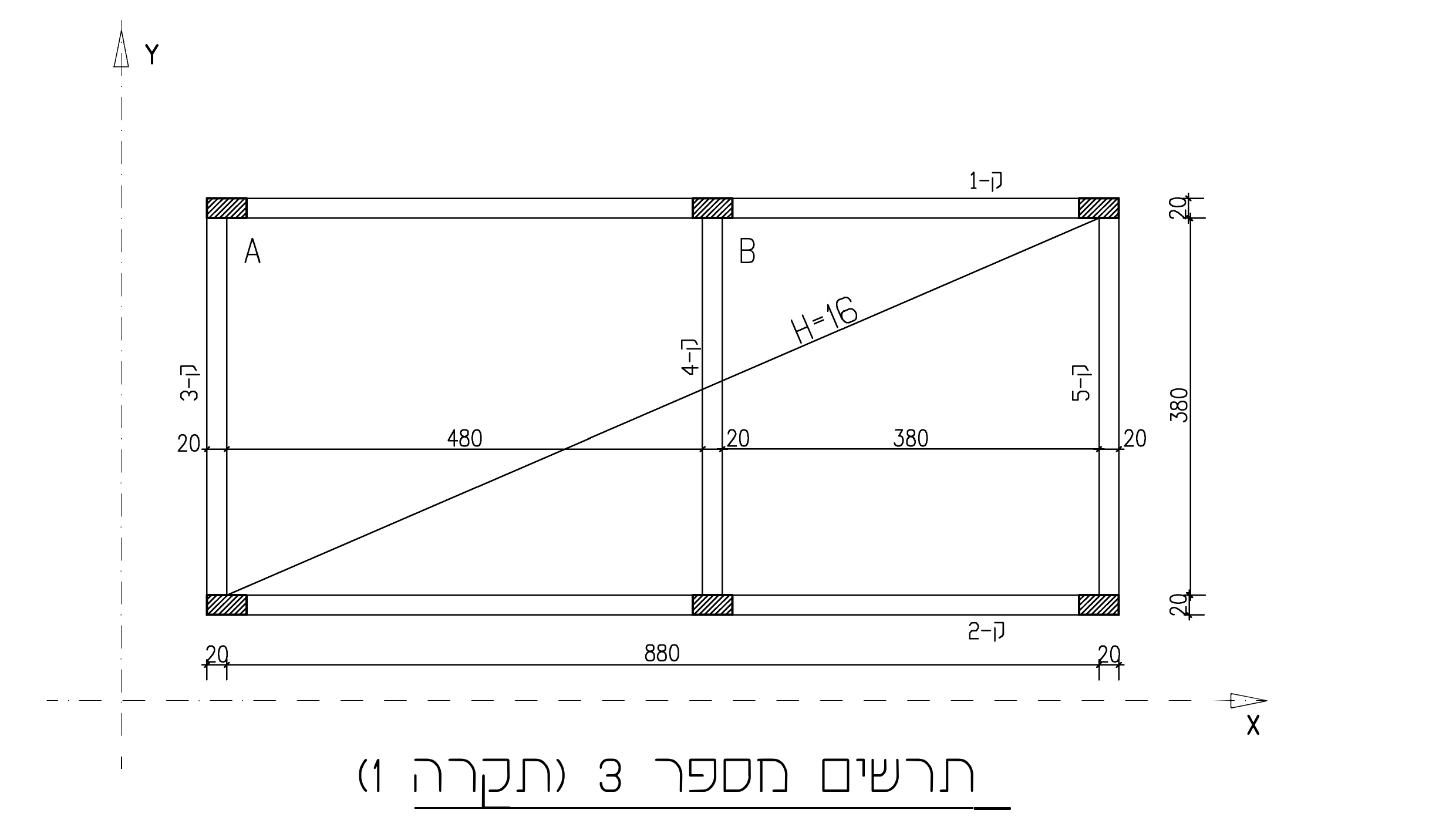

בתרשים מספר 3 מסורטטת תקרה מקשית מצולבת (תקרה 1) ועוביה הוא: H = 16 cm.
בתרשים מספר 3 מסורטטת תקרה מקשית מצולבת (תקרה 1) ועוביה הוא: H = 16 cm.

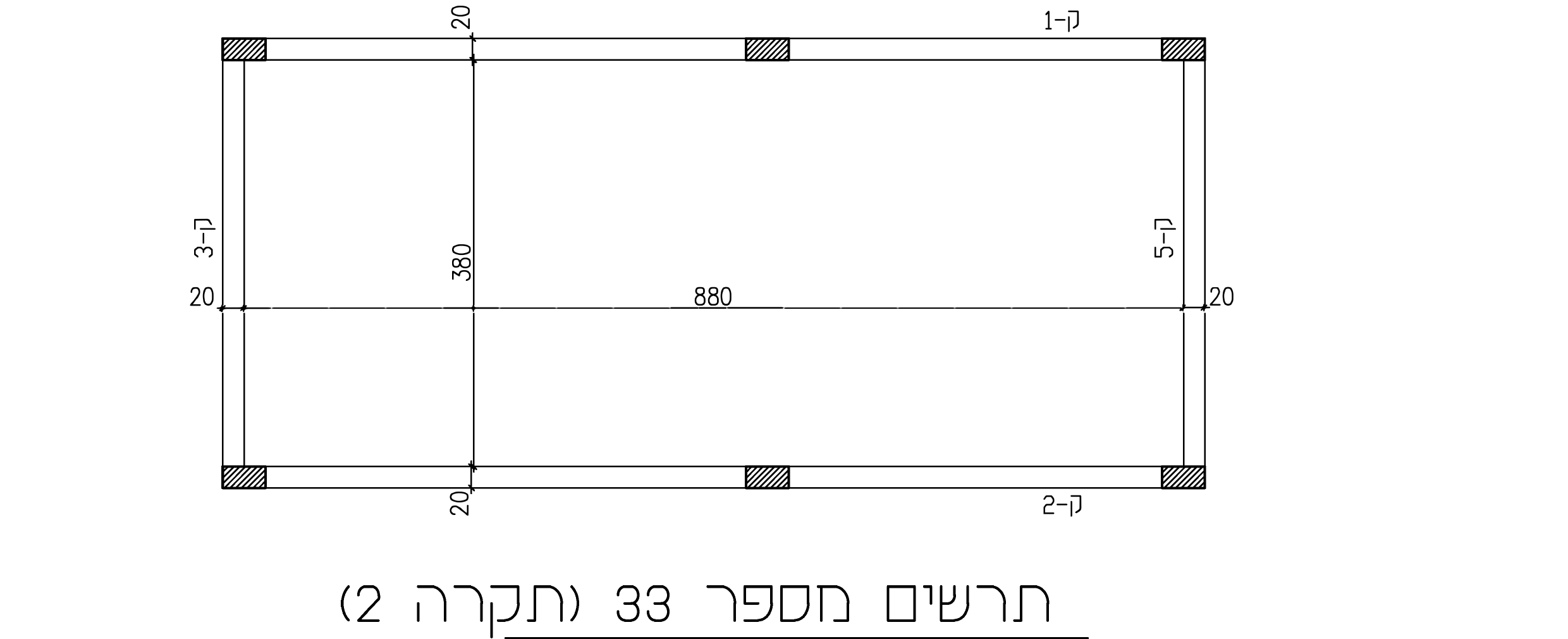

בתרשים מספר 33 מסורטטת תקרה מקשית מתוחה בכוון אחד (תקרה 2).
העומס הקבוע על התקרה, נוסף על משקלה העצמי, הוא: 6.0 ק"נ למ"ר (0.6 טון למ"ר). העומס השימושי על התקרה הוא 3.0 ק"נ למ"ר (0.3 טון למ"ר). העומסים הם עומסים אופייניים.
סוג הבטון: ב-30 (אגרגט גירי), והפלדה - מצולעת, חוזק התכן: fsd = 435 MPa (4350 kg/cm²).
אפשר להניח: dsx = dsy = 3.0 cm ; ds = ds' = 3.0 cm.
אין להתחשב במצבי עמיסה מסוכנים.
חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד נקודות.
דרוש: סעיפים א, ב, ג מתיחסים לתקרה המצולבת המסורטטת בתרשים מספר 3 (תקרה 1). סעיפים ד, ה מתייחסים לתקרה המסורטטת בתרשים מספר 33 (תקרה 2).
⚠️ מוסכמת יחידות: הפתרונות כאן כתובים במערכת היחידות הישנה שבה כתובים פתרונות משפחת המבחנים הזאת — טון, טון·מ' וק"ג/סמ"ר: fsd = 435 MPa = 4350 ק"ג/סמ"ר, fcd(ב-30) = 13.0 MPa = 130 ק"ג/סמ"ר. חובה לבחור מערכת אחת ולהיצמד אליה; ערבוב מערכות באותה שאלה מוריד ניקוד.
סרטטו את הסכמות הסטטיות של התקרה.
בדקו אם גובה התקרה הנתון עונה על דרישות הכפף של תקן ישראלי 466.
נתון עומס התכן: 20.0 ק"נ למ"ר (2.0 טון למ"ר).
חשבו את המומנטים החיוביים בשדה A, בכוון X ובכוון Y.
חשבו את שטח הזיון הדרוש ובחרו מוטות זיון בקוטר 8 מ"מ.
חשבו את המומנט השלילי הקיים בין השדות A-B.
חשבו את שטח הזיון השלילי הדרוש ובחרו מוטות בקוטר 12 מ"מ.
בדקו האם גובה תקרה 1 (H = 16) מתאים גם לתקרה 2.
סרטטו את הסכמה הסטטית של תקרה 2.
עבור אותו עומס תכן הנתון בסעיף ב:
חשבו את התגובות. חשבו וסרטטו את מהלכי הגזירה ואת מהלכי המומנטים של תקרה 2.
חשבו את שטח הזיון החיובי הדרוש ובחרו מוטות זיון בקוטר 14 מ"מ.
