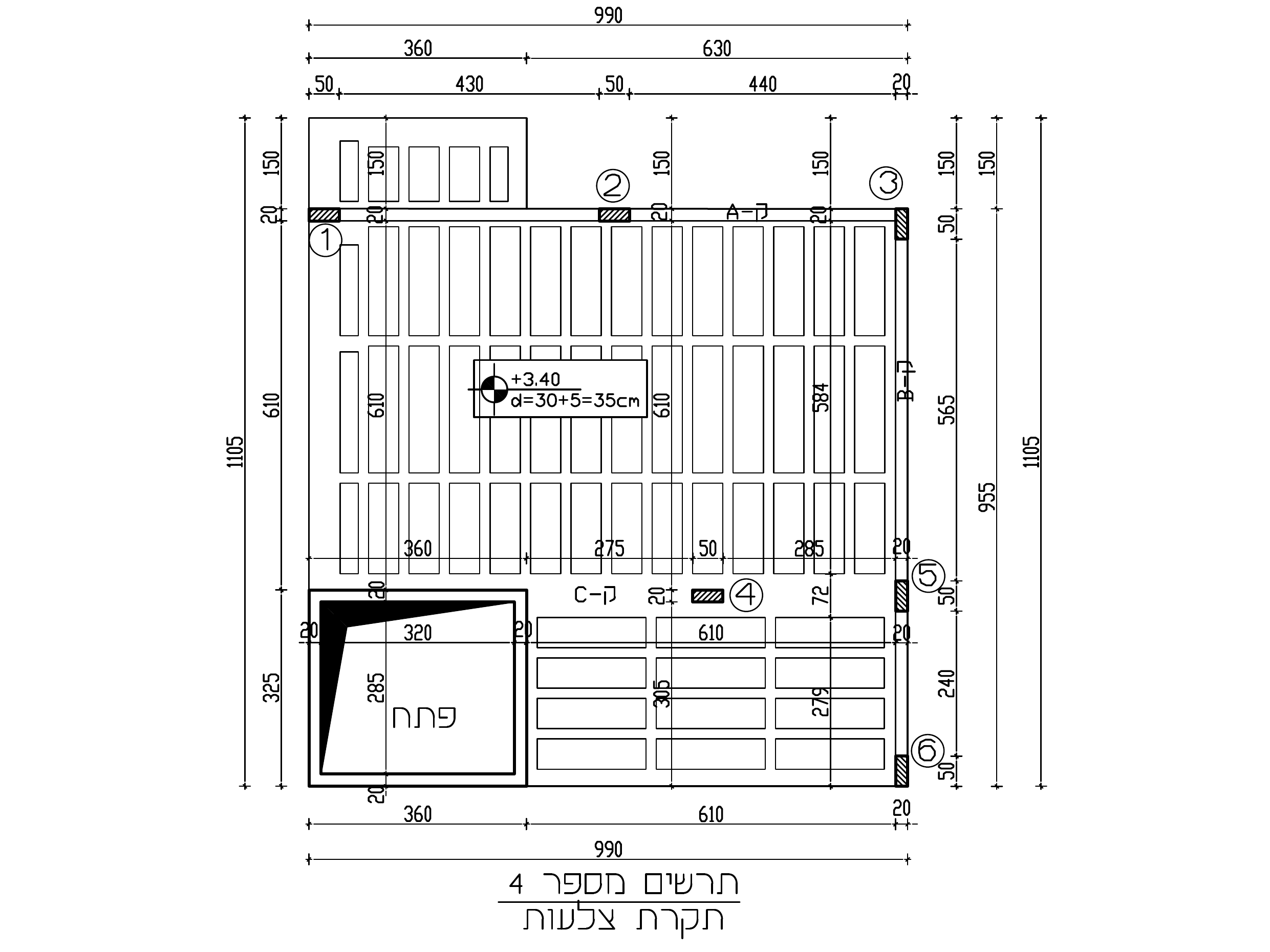

בתרשים מספר 4 מסורטטת תקרת צלעות חד כיוונית. עובי התקרה הוא 35 ס"מ.
בתרשים מספר 4 מסורטטת תקרת צלעות חד כיוונית. עובי התקרה הוא 35 ס"מ.

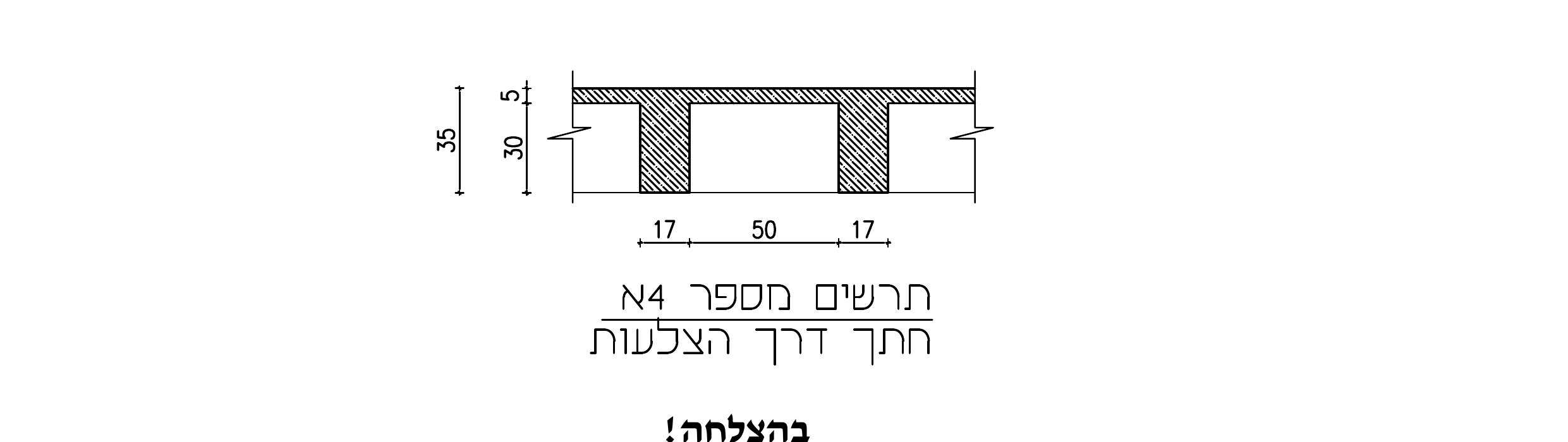

בתרשים מספר 4א מסורטט חתך בצלע ראשית של התקרה.
נתונים:
- המשקל המרחבי של הבלוקים הוא: 3.5 kN/m³ (0.35 t/m³)
- התקרה מועמסת על כל שיטחה במשקלה העצמי, בעומס קבוע נוסף של 3.0 kN/m² (0.30 t/m²) ובעומס שימושי של 1.5 kN/m² (0.15 t/m²)
- רוחב הצלע הראשית הוא 17 ס"מ, ורוחב הצלע המחלקת הוא 17 ס"מ
- סוג הבטון: ב-30 (אגרגט גירי)
- פלדה: מצולעת בעלת חוזק תכן של fsd = 435 MPa (4.35 t/cm²)
- כיסוי הבטון, 3 ס"מ
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יוריד נקודות.
⚠️ מוסכמת יחידות (הנחיות כלליות של השאלון): מותר להשתמש באחת משתי שיטות היחידות, אך יש להצהיר על כך בעמוד הראשון — "אני משתמש/ת ביחידות החדשות" או "אני משתמש/ת ביחידות הישנות". שימוש לסירוגין בשתי השיטות, באותה שאלה או בשאלות שונות, פוסל את הבחינה. פתרון זה נכתב ביחידות הישנות (טון, ט/מ"ר, טון·מ', ט/סמ"ר).
📌 נתון שאינו מודפס בטופס: המשקל המרחבי של הבטון. הפתרון נוקט
γc = 25 kN/m³ (2.5 t/m³)ומצהיר על כך במפורש.
סרטטו במחברת את הסכמות הסטטיות של התקרה.
חשבו את משקלה העצמי של התקרה.
בדקו אם עובי התקרה עונה על דרישות הכפף של ת"י 466.
נתון שהתקרה עמוסה על כל חלקיה בעומס תכן: 12 kN/m² (1.2 t/m²).
חשבו את עומס התכן לצלע.
חשבו וסרטטו את מהלך כוחות הגזירה ואת מהלך מומנטי הכפיפה עבור כל אחת מסכמות התקרה (החישוב ייעשה עבור רצועה ברוחב צלע).
חשבו את ω ואת שטח הזיון החיובי לצלע עבור המומנט החיובי המקסימלי בלבד.
בחרו מוטות זיון בקוטר 14 מ"מ.
חשבו את ω ואת שטח הזיון השלילי לצלע עבור המומנט השלילי בציר העמודים.
בחרו מוטות זיון בקוטר 10 מ"מ.
ענו בקצרה על השאלות הבאות:
(1 נק') 1) לאיזה מרחק מקורה C נדרש זיון מינימלי בלבד לגזירה? ציין מאיזו נקודת התייחסות בקורה נמדד מרחק זה.
(2 נק') 2) מהו כוח התכן לגזירה בנקודה זו?
(1 נק') 3) איזה זיון פותר בעיות גזירה: חישוקים, זיון אורכי או שניהם? נמק.
(2 נק') 4) האם ניתן לפתור בעיית גזירה בצלעות ללא ברזל ייעודי? נמק.
