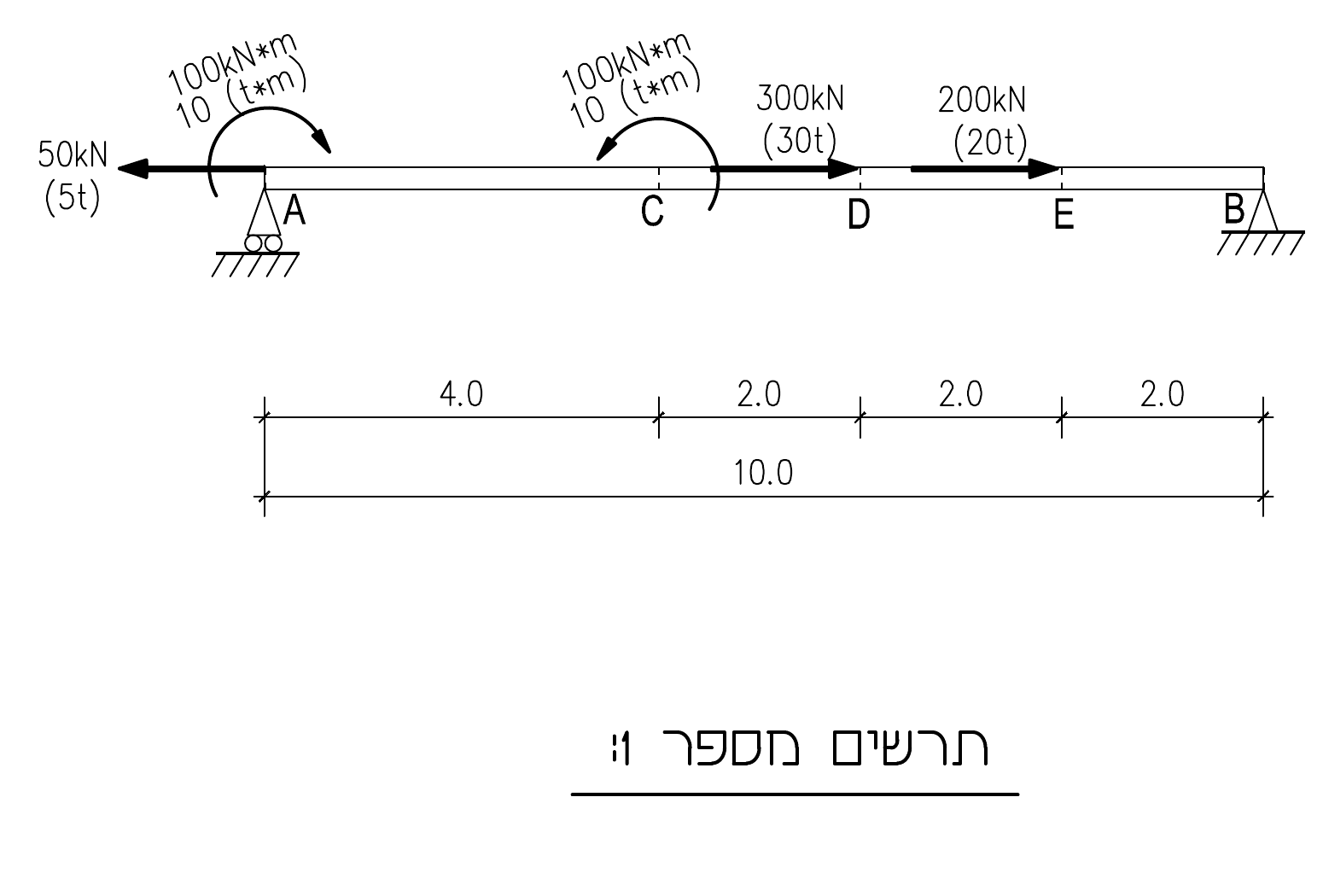

בתרשים מספר 1 מסורטטת קורת פלדה אשר עשויה מפרופיל IPE 330 (המידות בתרשים הן במטרים).

בנקודות A, C יש מומנט מרוכז.

בנקודות A, D, E יש כוח מרוכז.

נתוני התרשים:

• הקורה נתמכת בסמך מיטלטל (גלגלת) ב-A ובסמך פרקי (קבוע) ב-B; המפתח A–B הוא 10.0 מ'.
• מרחקים לאורך הקורה: $A-C=4.0$, $C-D=2.0$, $D-E=2.0$, $E-B=2.0$ מ'.
• ב-A מומנט מרוכז 100 קנ"מ (10 ט'מ) בכיוון עם כיוון השעון.
• ב-C מומנט מרוכז 100 קנ"מ (10 ט'מ) בכיוון נגד כיוון השעון.
• הכוחות המרוכזים פועלים בכיוון ציר הקורה (אופקית): ב-A כוח 50 קנ"נ (5 ט') שמאלה, ב-D כוח 300 קנ"נ (30 ט') ימינה, ב-E כוח 200 קנ"נ (20 ט') ימינה.

המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 ק"ג לסמ"ר).

חובה לציין את היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות.
