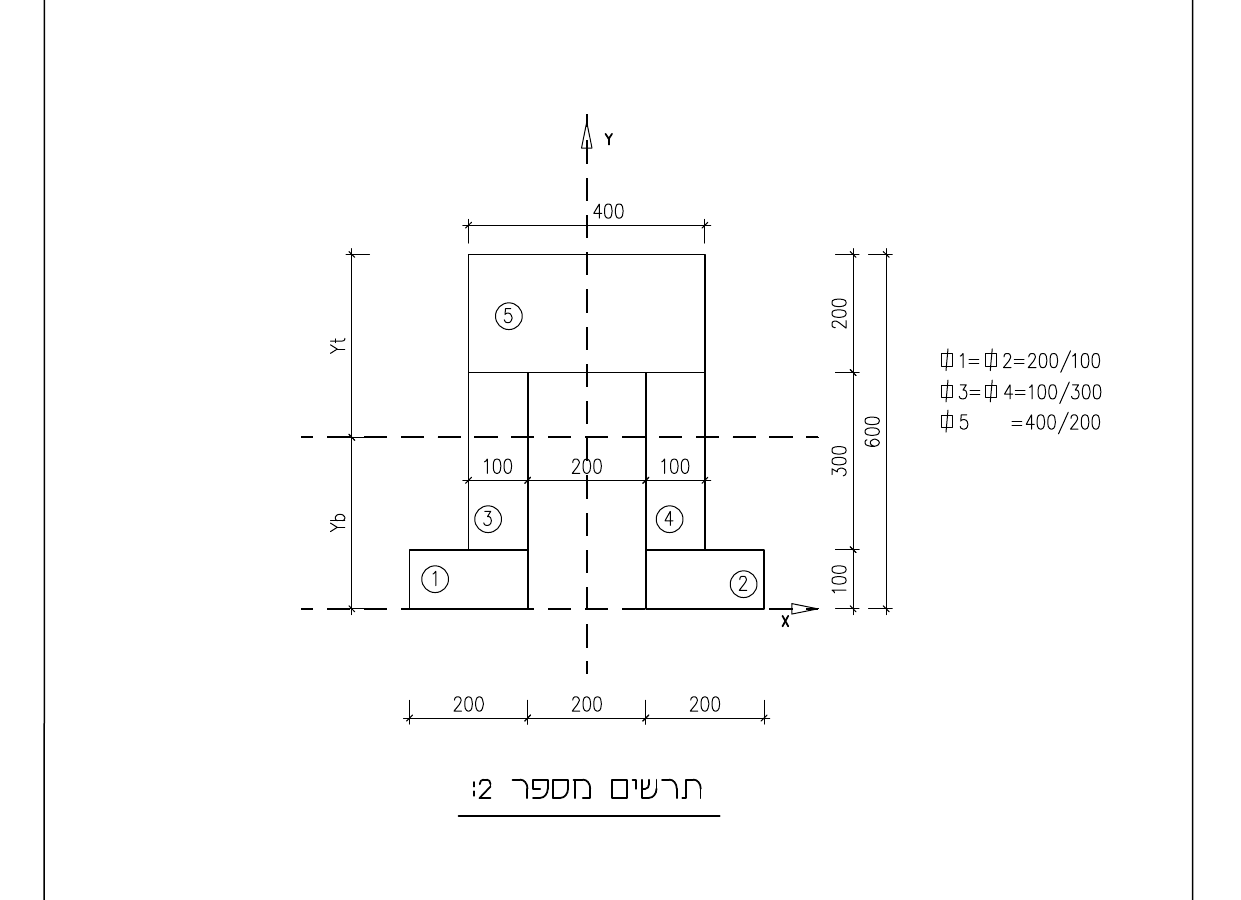

בתרשים מספר 2 מסורטט חתך קורה אשר מורכב מחמישה אלמנטים מפלדה (הנתונים בתרשים הם במ"מ).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
חובה לציין את היחידות של כל היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות!
(א)סרטטו במחברתכם את החתך המופיע בתרשים מספר 2, כולל כל המידות העיקריות.
חשבו את מרכז הכובד Yb של החתך.
השלימו בסרטוט המידות שחישבתם – Yt, Yb.
חשבו את מרכז הכובד Yb של החתך.
השלימו בסרטוט המידות שחישבתם – Yt, Yb.
(ב)חשבו את מומנט האינרציה Ix.
(ג)חשבו את מומנט האינרציה Iy.
(ד)נתון שהמומנט המקסימלי בקורה הוא מומנט שלילי וגודלו הוא: M=-2000 kN*m (-200 t*m).
נתון:
Ix=700,000 cm4
Yt=35 cm
Yb=25 cm
חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון.
כתבו איפה יש מתיחה ואיפה יש לחיצה.
נתון:
Ix=700,000 cm4
Yt=35 cm
Yb=25 cm
חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון.
כתבו איפה יש מתיחה ואיפה יש לחיצה.
(ה)על פי הנתונים בסעיף ד':
חשבו את המומנט המקסימלי שהחתך יכול לקבל.
עבור מומנט זה, חשבו את המאמץ בסיב העליון ואת המאמץ בסיב התחתון.
חשבו את המומנט המקסימלי שהחתך יכול לקבל.
עבור מומנט זה, חשבו את המאמץ בסיב העליון ואת המאמץ בסיב התחתון.
